Настройка редуктора томасетто ат 07. Инструкция настройки гбо 2 поколения фото отчет. Tomasetto Аchille - Установка, продажа, ремонт, ТО Оптимальная цена Оригинальные оборудование.
Привет драйвовчане! Посмотрев огромное количество роликов и блогов про настройку редуктора tomasetto at 07,я пришел к выводу, что те, кто снимает и пишет эти блоги вообще не заглядывали в оригинальную инструкцию(та, что идет в упаковке с редуктором) и даже не пытались её перевести на русский язык.Здесь я выгладываю достоверный перевод оригинальной инструкции. P.S:В 90% блогах и роликах все пишут и говорят, что пластмассовый черный винт-это винт чувствительности.А на самом деле это ВИНТ ХОЛОСТОГО ХОДА!
Оригинальный текст: ADJUSTMENT: the pressure reducer is the first component to be adjusted in the LPG system. Adjustment for vehicles with traditional(carburetted) system. Start the engine with gasoline fuel and warm up regularly; then change then to LPG fuel Verify that the sensitivity adjustment screv. (if present, fig.1 pos, 1) be completely turned clockwise; Adjust the engine idle level by means of the corresponding screw only(Fig. В инструкции ошибка. Один человек писал на завод письмо даже выкладывал его копию.
- Поскольку томасетто ат 07 80хп невозможнонайти необходимо самостоятельно уменьшить проходное сечение штуцера второй камеры чтоб предотвратить переобагащение смеси. Итатк после долгих размышлений о причине неслабого расхода газа после проверки всего и перепрошивки под газ полагаясь на призабытый опыт газовщика решил своими силами разобраться с редуктором. Производитель редуктора томасетто не зря штуцер второй камеры редуктора выполнил с возможностью замены. Корпуса все одинаковы а внутрянки нет. Редуктор томасетто ат 07 100ХП (л/с) рекомендован для установки на автомобили до ста л/с ат 07 140ХП.
- Важно выполнять все инструкции, чтобы не было негативных последствий. Если настройки были оптимальными, то не стоит их менять, так как вы можете сделать только хуже. Чтобы настроить Tomasetto, вам нужно повернуть винт под №1 (смотрите рисунок в предыдущем разделе) до момента, пока это действие на начнёт влиять на обороты мотора на «холостом» ходу.
Tomasetto Achille At 07 Инструкция
В описании винты попутаны. Эту кривую инструкцию все заводы тупо копируют. Латунный болт это холостой ход. Пластиковый — чувствительность мембраны.
Ты же сам видишь где они стоят. Если тупо затянуть латунный система на холостом ходу будет работать за счет щелей изношенного дросельного узла. И от размера этих щелей настраивать чувствительность мембраны не правильно. Винтом жадности на трубе уже точно настраивается стихиометрия. В виду виксированного сечения воздушных диффузоров можно винтом беднить или богатить смесь в определенном пределе заданном винтом чувствительности.
То есть маленький латунный винтик до упора закрываем, и регулировку делаем пластмассовым винтом, и винтом жадности? С учётом того, что мотор 1.6 Уже несколько недель разными способами пробую настроить, (к газовщики не поеду) из разных источников, не разу не пробовал только по этому способу, поскольку мне кажется что если завод сделал на редукторе 2 винта, значит регулировка должна быть обоими. Может неправильный перевод На ютубе уже выложили ответ компании Томассето, что они неправильно указали в инструкции, все-таки они подтвердили латунный винт это холостой ход.
Редуктор для последовательных систем впрыска с встроенным фильтром Tomasetto LPG редуктор давления, модель AT09, представляет собой электронный одноступенчатый редуктор, подходит для последовательных систем впрыска. Этот редуктор оснащен электромагнитным клапаном и встроенным блоком фильтра на входе в него, с целью снижения общих затрат. Позволяют легкий и более быстрый монтаж, давление на выходе регулируется в диапазоне от 0.9бар до 1.8 бар Модель AT09 выпускается в четырех различных вариантах: AT09 СТАНДАРТ (примерно до 60 кВт) Модель AT09 стандартной версии является базовая версия без дополнительной стадии нагрева; он подходит для небольших двигателей (примерно до 60 кВт) и жарких климатических условиях. AT09 ALASKA (примерно до 90 кВт) Модель AT09 ALASKA версия является самой популярной AT09; (примерно до 90 кВт).
Tomasetto Achille At 07 Регулировка
AT09 ALASKA SUPER до 100 кВт. Модель Аляски также теперь доступен в СУПЕР ВЕРСИЯ, с большими внутренними каналами и электромагнитный клапан, который обеспечивает больший объем потока и расширяет диапазон мощностей примерно до 100 кВт.

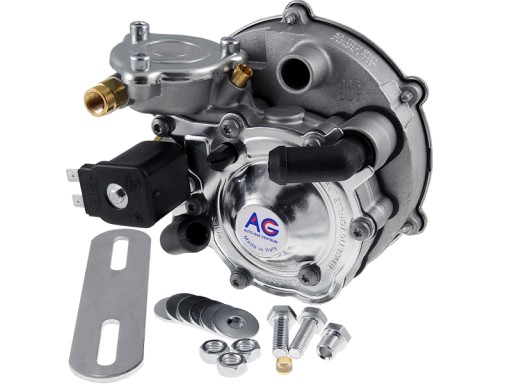

AT09 ARTIC (до 110 кВт) Модель AT09 ARTIC версия оснащена стадией предварительного нагрева на входе, и это особенно подходит для холодных погодных условий (до 110 кВт) ТЕХНИЧЕСКИЕ ДАННЫЕ. Tomasetto LPG редуктор давления, модель AT07, представляет собой электронный редуктор двух камерного типа, Подходит для традиционных систем: карбюраторной. Компактный и надежный, он омологированы в соответствии с европейским нормам ECE 67R-01. Она была разработана с предыдущей моделью AT и оснащен впускной электромагнитный клапан и интегрированный блок фильтра для снижения общих затрат и позволяют легче и быстрее установку. Этот редуктор оснащен двойной системой регулировки, чтобы получить всегда лучшие спектакли. Три различные версии, подходящие для различных двигателей, доступны в нашем ассортименте. По желанию, конфигурация с компенсацией давления имеется также. ТЕХНИЧЕСКИЕ ДАННЫЕ.
ВЕРСИЯ 100 Л.С.
